センターレス✕長尺加工の専門メーカー
シャフトのお悩み
解決します！
駆動軸（ドライブシャフト）／
ローラー軸／搬送用シャフト／
連動軸／連結軸 等
なんでもご相談ください。
鉄、鋼、ステンレス、チタン、CFRP、
PVC等、すべて自社加工

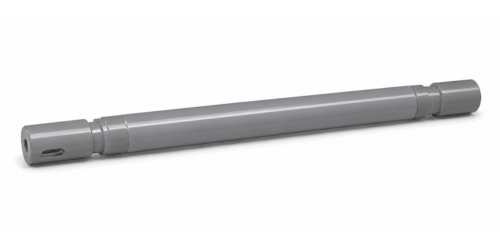

SUS＋PVC被覆シャフトやご希望の
強度に設計が可能なCFRPパイプなど
オンリーワン製品の提案
センターレス✕長尺加工の専門メーカー
「シャフトのお悩み解決します！」
φ50以下、1000L 以上の加工でお困りのお客様必見！
最大径Φ50・最長4000L

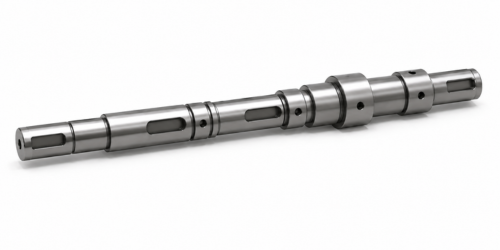

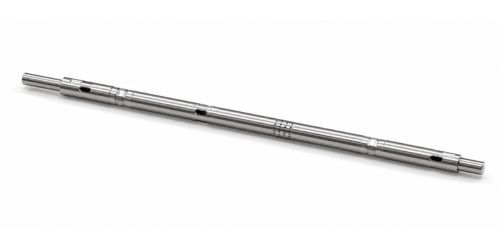

駆動軸（ドライブシャフト）／ローラー軸／搬送用シャフト／連動軸／連結軸 等
なんでもご相談ください。
鉄、鋼、ステンレス、チタン、CFRP、PVC等、すべて自社加工
SUS＋PVC被覆シャフトやご希望の強度に設計が可能な
CFRPパイプなどオンリーワン製品の提案
製品案内
末広工業の技術力
直線、切断、矯正技術
真直度0.1/1000mmという高精度
長尺、精密加工技術
外径Φ50、長さ4000mmまで「まっすぐ」に
センタレス研削技術
真円度0.02、表面粗度Ra0.4までミクロン単位の精度
材料技術
FRP/CFRPなど樹脂加工、鉄、カーボンなど、幅広い材料から使用用途に合わせた材料設計
主要設備紹介
- ●どの設備にも長尺自動供給、排出装置を設置しており長尺材料を長尺製品への加工を可能にしています。
- ●直接切断機を使用し細径長尺製品の材料段階での真直度にもこだわっています。

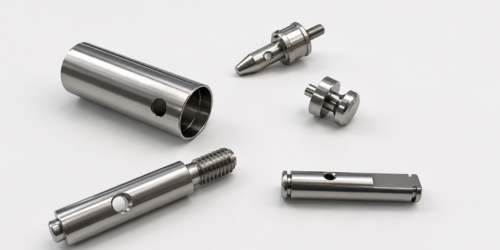

- ●長尺製品はもちろんのこと、短尺製品にも対応出来ます。
設備一覧
| 設備 | メーカー | 能力 | 台数 | |
|---|---|---|---|---|
| 直線切断機 | 高島高速度直線機 | φ1.1～13.2 | ～4,500L | ４ |
| センターレス研削盤 | 大宮マシナリー OC-20BR-200 | φ0.81～25 | ～4,500L | ９ |
| NCセンターレス研削盤 | 東振テクニカル TO-6040T | φ12～60 | ～4,300L | ２ |
| ホブ盤 | 北井産業 Hi-PRO10AⅢ | φ6.0～10 | ～1,950L | ２ |
| ポリゴンマシン | 日藤ポリゴン PC-165 | φ6.0～8.0 | ～2,000L | ７ |
| 転造盤 | ツガミ R16-A | φ6.0～8.0 | ～1,800L | １ |
| CNC複合旋盤 | シチズンマシナリー Cincom C16 | φ16 | ～4,000L | １ |
| CNC複合旋盤 | シチズンマシナリー Cincom C20 | φ20 | ～4,000L | １ |
| CNC複合旋盤 | シチズンマシナリー BND51SY | φ25 | ～3,600L | １ |
| CNC複合旋盤 | 中村留精密工業 WT-150 | φ50 | ～3,600L | １ |
| CNC旋盤 | ツガミ C200 | φ1.0～10 | ～2,000L | ４ |
| 円筒研削盤 | シギヤ精機 GPL-30B | φ100 | ～1,000L | １ |
| バフ研磨機 | ２ | |||
導入設備
こんなお悩みありませんか？
こんなお悩みありませんか？
工程毎に手配先が
異なり生産管理が大変
末広工業はセンターレス研削とシャフト加工をワンストップで対応。
お客様の納期管理と製品の品質管理の手間を削減します。
長いだけではなく
面粗度や真直度の精度が必要な製品の加工を断られた
最大径Φ50・最長4000L 【φ10以下は、3000L】までの長さの同時加工が可能です。
弊社ではシャフトの旋盤加工後にセンターレス加工を実施して外径を削る為、バリ除去と扱い傷防止に寄与します。
熟練の作業者による高い歪矯正技術。
CFRP製のシャフト
で超軽量化を実現したいが材料と加工のノウハウがない
材料選定から強度計算まで、ご希望の要求事項に設計します。
ステンレス製品の最大1/5の超軽量化が可能。
CFRPは鋼材に比べて比強度が大きく、自重によるたわみを最大限軽減できます。
耐食性や絶縁性等の要求に応じて、樹脂や金属と組み合わせたバリエーション豊かな製品の製作も可能です。 例）CFRPシャフト＋PVC被覆、SUS304フランジ＋CFRPパイプ等
そのお悩み、お任せください！
お客様の要求事項に
沿った設計
×
各種材料の
組み合わせ
×
シャフトに特化した
ワンストップ生産体制
お客様での二次加工や歪矯正等の追加工が不要。
結果、安定した製品の入手、組立工程の時間短縮、コストダウンを同時に実現します。
また、設計段階からの技術相談に対応する事で、納品までにとどまらず改善活動のサポートも可能です。
